5KVA电动大巴逆变电源(单进单出 DC500V/AC220V





1.概述

  NB系列车载大巴逆变电源,是为充分利用电动大巴车自身配置的蓄电池组,而专门设计的一款逆变电源,可广泛应用于机车上空调、微波炉、电饭煲、热水器、冰箱等设备的交流供电,由于上述负载具有电流变化大,冲击性强等特点,一般的逆变电源难以稳定工作,因此而专门设计了此款。其独特的工频隔离输出,超高的过载工作范围,能够适合上述波动性大,冲击性高等负载的要求。



2.产品特点


  • 主电路采用先进的微处理器、进口IGBT模块、驱动保护采用进口先进机芯,输出部分采用隔离变压器,安全可靠
  • 采用SPWM脉宽调制技术,输出为稳频稳压、失真度低的纯净正弦波,全桥电路结构,适用于任何负载
  • 具有全方位的电源保护方案和完善的自我检测和保护功能。在出现直流输入电压过低告警、过载告警、过热告警及短路时,电源将关闭逆变输出,故障故障排除后,手动复位电源正常工作;输入欠压保护故障消除后输出将自动恢复
  • 电路结构紧凑、效率高、功能强
  • 安装方便,美观大方,具有有效的防震措施

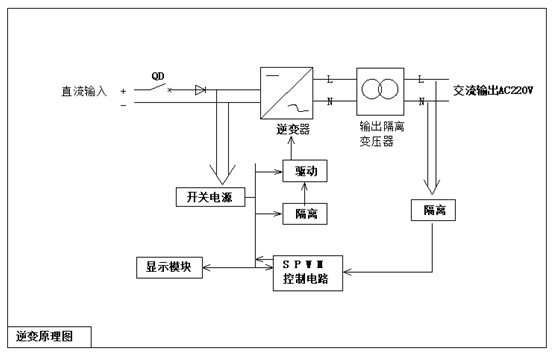

3.系统工作原理图




4.产品参数

型 号

NB50050

直流输入

额定容量(KVA)

5

额定电压(VDC)

500

额定电流(A)

9

电压允许范围(VDC)

410-700V

交流输出

额定容量(KVA)

5

额定功率(KW)

4

额定电压及频率

220VAC,50HZ

额定电流(A)

18.18

电压精度(V)

220V±2%

频率精度(HZ)

50±0.5

波形失真率(THD)(线性负载)

≤3%

动态响应
(负载0←→100%)

5%

功率因数(PF)

0.8

过载能力

150%,10秒

峰值系数(CF)

3:1



逆变效率(80%阻性负载)

90%

显示屏

液晶显示

机箱尺寸(深宽高)

360*260*500

工频隔离变压器输出

工作环境

绝缘强度VAC(输入和输出)

1500

噪音(1米)

≤50dB

使用环境温度

-10℃~+50℃

湿度

0~90%,不结露

使用海拔(m)

≤2000

保护功能

输入接反保护、输入欠压保护、输入过压保护、
输出过载保护、输出短路保护

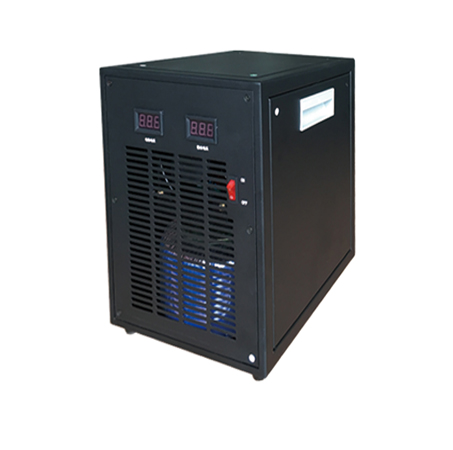

5.产品外观




前后面板图
