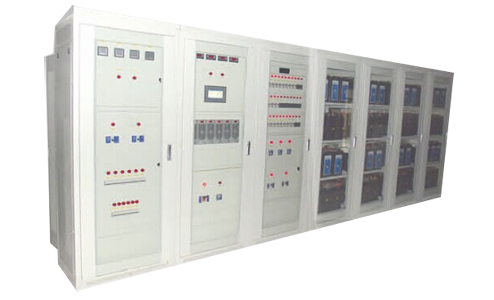

GYTS系列一体化(智能)电源








1.概述

  智能一体化电源系统主要应用在电网、发电等领域,作为所有电力自动化系统、通讯系统、远方执行系统、高压断路器的分合闸、继电保护、自动装置、信号装置等的交、直流不间断电源。它的质量直接关系到电网的安全运行,是发电设备和输变电设备的“心脏”。
  目前,随着用户需求的变更,智能一体化电源系统已经越来越多的出现在客户的招标文件中。如果按照智能一体化电源系统的要求来看,又可将系统大体分为ATS、充电单元、通信电源、逆变电源等部分。这些部分提供不同输出,相对独立。同时这些部分又通过统一的监控系统进行监控,达到各个功能部分的统一监控、统一管理,并通过特定协议(IEC61850)实现对后台的网络化通信。统一实现各个功能单元的四遥功能。
  一体化电源的主要组成部分有:交流配电系统,直流操作电源(DC)系统,通信电源系统,交流不间断电源(UPS)系统,每套电源系统单独配置、单独进行监控管理。

2.系统特点

  ◆减少蓄电池组配置
  操作电源蓄电池组+UPS蓄电池组+通信蓄电池组=1组蓄电池。
  ◆一体化设计
  外观一致、减少重复配置、减少组屏数、节约占地空间。
  ◆网络化
  各子系统通过一体化监控器接入综自/调度,形成网络系统。
  ◆智能化
  触摸式一体化监控器。
  ◆兼容性强
  由监控中心单元兼容各部分监控单元,一个接口,一种规约接入综自系统。
  ◆更可靠
  资源共享后组屏更从容。
  ◆一体化蓄电池维护更有保证
  一体化设计,分布式实现,更注重故障隔离。
  ◆更方便
  图形界面显示,操作方便简单。一个位置可以浏览全部电源系统的运行状况,多套系统一体化维护更加方便。

3.典型系统构成

  智能一体化电源系统是为全站交直流设备提供可靠的工作电源,所以其输出包括380V/220V 交流电源、220V/110V 直流电源、48V 通信用直流电源。为了实现多种电源输出,智能一体化电源系统包括了ATS、充电单元、逆变电源、通信电源、蓄电池组及各类监控管理模块。其中通信电源不单独设置48V 蓄电池及充电装置,而是使用DC/DC 电源模块直接挂接于直流母线。同样地,逆变电源也是挂接于直流母线,对重要交流负荷(如计算机监控设备、事故照明等)供电。
  智能一体化电源系统采用分层分布架构,各功能监测模块采用一体化设计、一体化配置,各功能测控模块运行工况和信息数据采用DL/T860(IEC61850)标准建模并接入信息一体化平台。实行智能一体化电源的各子单元分散测控和集中管理,实现对智能一体化电源系统运行状态信息的实时监测。海汇德一体化监控系统主结构采用扁平化设计,所有的监控和单元模块均通过一条CAN总线进行数据传输。具有扁平式、配置双线式、动态自适应配置显示、系统冗余自适应等功能特点。同时海汇德公司的智能一体化电源监控具有高集成化特点,将传统电源中的交流电源数据、直流电源数据、逆变电源数据和通信电源数据整合到一块儿进行信号处理,并完成与站控层信息一体化平台的信号对接,功能强大。

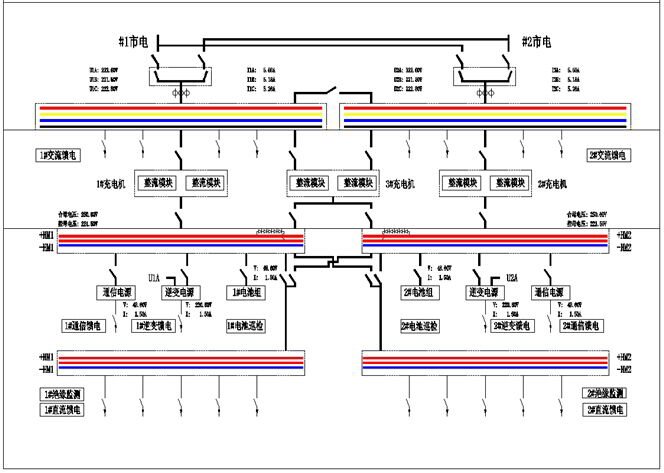

4.一体化电源线路图
