GYTXS系列通信电源



1.概述

  通信电源系统是专为满足当前通信网络建设的新要求而开发、设计的二次电源,符合工业信息化产业部发布的国家通信行业标准(YD/T 1817-2008)要求,适用于移动基站建设、EPON建设、室内机房建设等。该产品采用PWM脉宽调制技术,其局端将机房内稳定的电能通过电力线电缆输送至远端,为当地接电不便或供电不稳定的通信设备提供稳定、可靠、经济的电源供应。集中直流远程供电方案主要由为通信设备供电的直流电源系统及供电传输线路组成。为通信设备供电的直流电源系统在构成上,由直流48V基础电源系统、局端电源设备(由监控模块、电源转换模块、输入、输出配电单元及防雷保护单元等组成的插框式电源设备)、远端电源适配器等部分组成。
  通信电源是整个通信网络的关键基础设施,通信电源系统是通信系统的心脏,稳定可靠的通信电源供电系统,是保证通信系统安全、可靠运行的关键,一旦通信电源系统故障引起对通信设备的供电中断,通信设备就无法运行,就会造成通信电路中断、通信系统瘫痪,从而造成极大的经济和社会效益损失。因此,通信电源系统在通信系统中占据十分重要的位置。


2.系统特点

★ 输入电压:交流220V或AC380V(也可以兼容DC220V输入;通过双电源开关转换组成双电源输入)
★ 输出电压/电流:直流48V,电流:1A-500A
★ 输出电压可调数字LED或LCD显示
★ 配置均、浮充蓄电池接口,对电池进行充放电
★ 效率高,动态响应快,抗干扰能力强
★ 具有输出功率限制保护;过流、短路保护;输入过压、欠压保护;输出过压保护
★ 可提供19英寸机架式及模块式
★ N+1模块并机组合结构

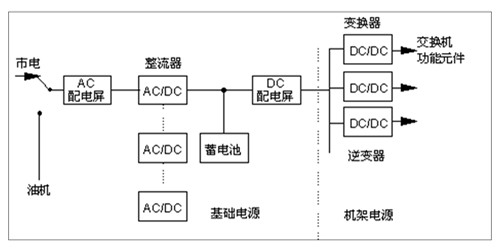

3.系统原理图



4.系统参数









项目
参数
备注

标称电压

AC 220/240V,50/60Hz
DC 110/220V



电压范围

99V~300V



频率范围

45~66Hz



功率因数

>0.99(30~100%RRC)



效率

>91%(50~100%RRC)



输入过压保护

高于320V自动关机



电压范围

42V~57.6V



源效应(电压调整率)

≤±0.03%



温度系数

≤±0.02%



稳压精度

≤±0.5%



电话衡重杂音电压

<2mV(300Hz~3.4kHz)



峰?峰值杂音电压

<200mV(0~20MHz)



宽频杂音电压

<5mV(3.4kHz~150kHz)
≤10mV(150kHz~30MHz)



离散杂音电压

<2mV(3.4kHz~150KHz)
<1mV(200kHz~500kHz)
<0.5mV(500kHz~30MHz)



保持时间

10ms(电压大于48V,RRC输出)



启动时间

软启动



限流值

25~100%额定输出电流



反极性

输出由熔断器和二极管保护



过压关机

关机点可调,延时3ms



负载效应

≤0.5%



恢复时间

≤100us



超调量

≤±1%的输出电压整定值



开关机过冲幅度

无过冲



启动冲击电流

≤110%的最大输入电流有效值



可闻噪声

<55dBA








绝缘电阻

≥10MΩ



绝缘强度

2kVac,1分钟,漏电流≤30mA,无飞弧,无闪络

输入对地及输入对输出



500Vac,1分钟,漏电流≤30mA,无飞弧,无闪络

输出对地

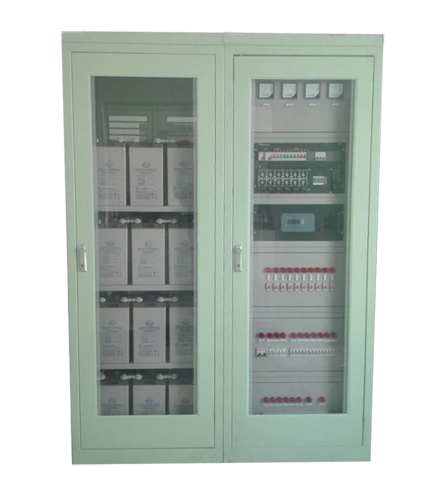

5.产品外观

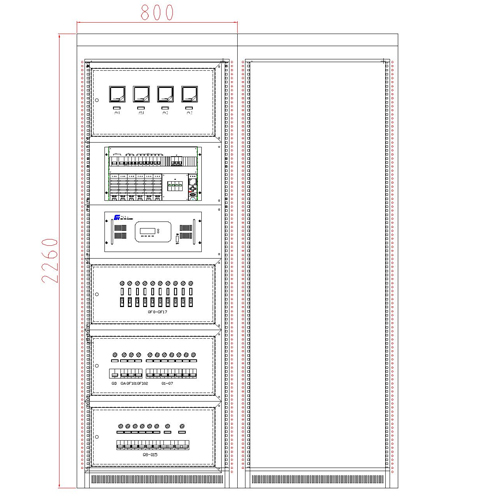

外形尺寸图
