GYBG系列壁挂电源







1.概述

  壁挂直流电源系统,是高源电气专为小容量直流电源系统而设计,适用于小型开关站、小型用户变电站及小型变电站、高层楼宇高压配电系统操作。采用一体化设计思路,由GYR22003-3(3A)模块、GYJK01监控硅链、小托架、壁挂电源箱体构成。壁挂电源系统集成AC/DC模块,监控、硅链、交直流配电于一体,只需外接电池组即可构成完整的直流操作电源系统。



2.系统特点

  ◆ 适合构成38AH/220V以下的系统或65AH/110V以下系统
  ◆ 最多可安装3个GYR22003-3自然冷却数字智能模块
  ◆ 降压单元具有自动硅链降压功能,采用CPU智能控制,最大电流2.0A,冲击电流 30A/0.5S,可设定硅链输出电压
  ◆ 监控器采用LCD 显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准
  ◆ 监控器具有电池自动管理功能。控器监测电池电压、控母电压,控母电流、电池充放电电流及模块状态
  ◆ 监控器可以挂接电池巡检单元(DCXJ-19),完成对18节电池的电压检测
  ◆ 提供RS232/RS485 通讯接口,有CDT、MODBUS 两种通讯规约选择,实现与电站自动化系统连接
  ◆ 提供一路单相交流输入
  ◆ 具有母线绝缘监测功能;母线接地故障告警;具有电池断路器跳闸告警功能
  ◆ 出线方式下进下出
  ◆ 模块可热插拔

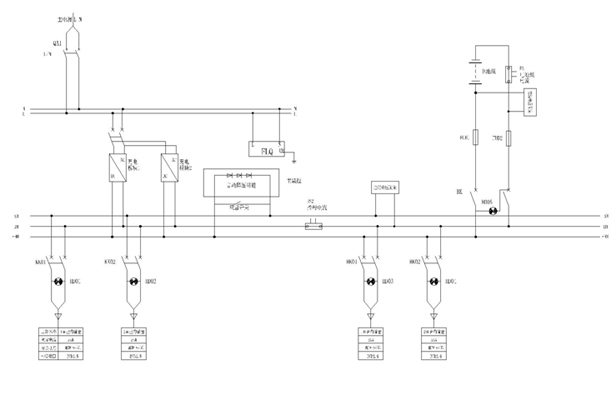

3.系统原理图


4.
产品参数

系统技术指标

交流输入电压

220V±20%

PT供电电压

100V±10%

电网频率

50Hz

功率因数

0.95

输出电压范围

180V-280V连续可调

输出限流

0.2A-2.5A(单模块)

稳压精度

0.5%

稳流精度

0.5%

纹波系数

0.1%

均流度

5%

效率

94%

输出过压保护

280V±2V

绝缘电阻

10M

绝缘强度

输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧无闪络

相对湿度

90%

环境温度

-15℃~45℃

可闻噪音

50dB

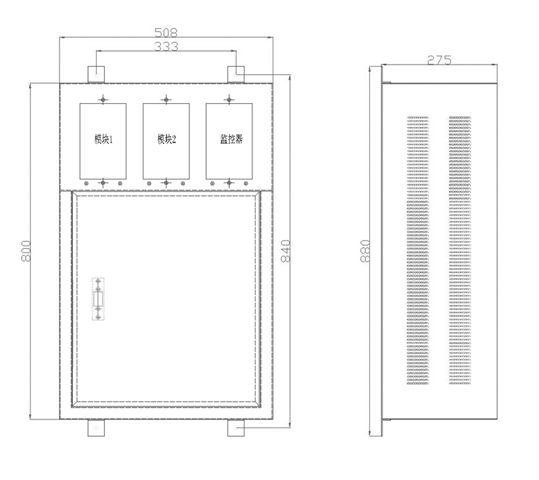

外形柜子尺寸

800*508*275(2面)

重量

30kg

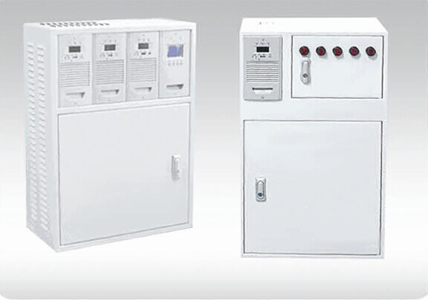

4.产品外观
