GYDCS系列直流操作电源







1.概述

  电力操作电源系统主要应用于各类发电厂、变电站/开关站、用户变中,为断路器的分、合闸及二次回路中的仪器、仪表、继电保护、微机保护和应急故障照明等提供不间断的直流电源。系统主要由整流单元、监控单元、绝缘监测单元(可选择绝缘监测仪或绝缘继电器)、降压单元(可选硅链)、交流配电单元、直流馈电单元和蓄电池等部分组成。
  GYDCS系列智能直流电源系统是我公司结合多年的研究开发和设备运行经验,应用先进的电力电子技术和数字化控制技术而设计的新一代智能化电源产品,是智能变电站和传统无人值守变电站的理想选择。
  直流操作电源的主要组成部分有:
  交流进线单元:一般设置双路交流输入,两路自动切换,交流输入端设置防雷装置(三级)
  充电单元:整流模块一般采用三相三线交流平衡输入,无中线损耗,彻底消除因中线零点漂移引起相电压过高的隐患
  监控单元:主要用于监视系统中各项数据及工作模式,控制蓄电池的充电方式
  馈电单元:分为合闸母线、控制母线、单一母线三种输出模式
  电池单元:直流电源系统不可缺少的重要组成部分,在系统交流输入完全失电的情况下继续为重要负载提供能源(即供电不受电网电压影响),为短时大负载提供能源,主要选用镉镍碱性蓄电池和铅酸蓄电池


2.系统特点

  ◆可靠性高
  ◆采用双路交流输入,自动/手动切换
  ◆交流输入电压范围宽广,电网适应能力强
  ◆模块化组合设计,设计配置方便,各功能单元之间相对独立
  ◆充电模块采用先进可靠的LLC串联谐振变换器,充电模块效率高达95%
  ◆完善、可靠的休眠、唤醒功能
  ◆采用大功率充电模块时,系统功率因数>0.99,满载THDi<5%
  ◆充电模块可带电热插拔,维护、扩容简单
  ◆充电模块采用CAN通信,响应速度快,自动寻址
  ◆采用软件均流,抗干扰能力更强
  ◆具备B码对时功能,大容量系统事件记录和故障记录存储功能,便于故障排查和分析
  ◆全面的电池管理,具有全自动调压限流、均充时限保护及温度补偿、容量计算和在线核对性放电等功能
  ◆提供标准RS232、RS485、RJ45口以及故障干接点信号,可实现系统全参数本地和远端监控,满足“四遥”及无人值守需要
  ◆可选用大屏幕触摸式液晶显示屏监控器,全汉化图形界面,显示直观、操作简便,易于学习掌握

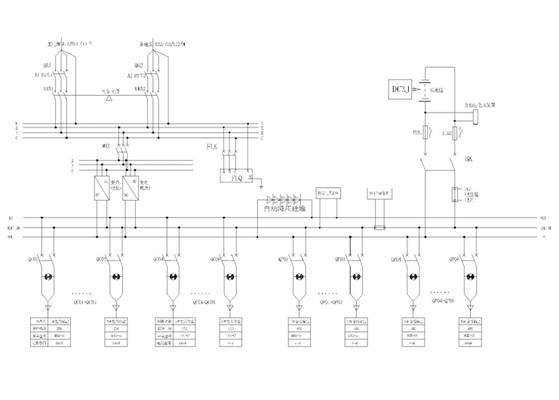

3.系统原理图

4.产品参数

交流特性

  1. 交流输入:三相四线制,两路交流自动切换
  2. 防雷系统:8/20μs电流冲击波,40kA
  3. 功率因数:≥0.99

直流特性

  1. 系统效率:≥95%      稳压精度:≤±0.5%
  2. 稳流精度:≤±0.5%     纹波系数:≤±0.1%

保护特性

  1. 缺相保护:半功率输出,告警,可恢复
  2. 输入过欠压保护:告警关机,可恢复
  3. 输出过压保护:告警关机自锁,断电后解锁恢复
  4. 输出过流保护:恒流限压,可恢复
  5. 输出短路保护:输出恒流输出,可恢复
  6. 模块过温保护:告警关机,可恢复
  7. 防雷保护:与电站防雷、机柜防雷配合组成三级防雷保护

机械特性:
   尺寸:
   1660mm(H)×800mm(W)×600mm(D)
   2260mm(H)×800mm(W)×600mm(D)
   2360mm(H)×800mm(W)×600mm(D)

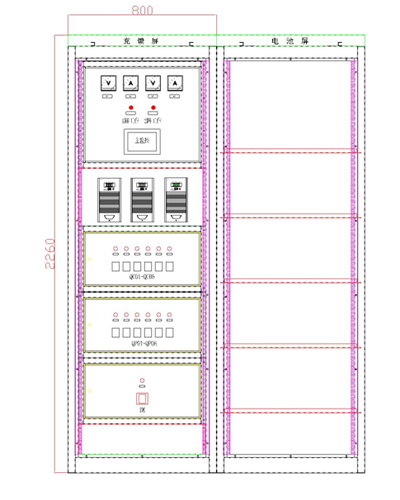

5.产品外观
