GYFB系列UP5分布式直流电源(一体式)







1.概述

  嵌入式直流电源装置是一种新型的直流电源设备,主要应用于小型开关站和用户末端,为二次控制线路(如微机保护等智能终端及指示灯、模拟指示器等)提供可靠的不间断工作电源,避免交流失电时导致微机保护失去保护作用,解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备(弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等)提供直流操作电源。
  嵌入式直流电源装置具有市电输入和PT输入两种方式,输出方式从DC220V至DC24V各种规格,可以满足各种使用场合。装置最大输出功率可达600W,可以满足不同负载的需求。
  嵌入式直流电源装置体积小,安装接线方便,适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠,更经济(对小型用户终端更明显),又节省占地空间,降低线路损耗及安装工程量,且维护方便,为电力系统供电可靠性提供新的选择方案。
  嵌入式直流电源装置采用高频电源技术,蓄电池采用自动充电管理模块进行维护,大大延长蓄电池的使用寿命,使得装置运行更加安全可靠。装置具备通讯、报警功能,可以方便地实现无人值守的远程自动化管理。
  嵌入式直流电源装置主要应用于各种型号的开关设备内,为主开关(断路器、负荷开关等)和二次保护装置提供可靠的直流操作电源。

2.系统特点

  • 分散安装,节省占地面积、降低造价
  • 嵌入式供电方式,可靠性极大提高
  • 多种输入输出方式,适用范围广
  • 智能化管理维护

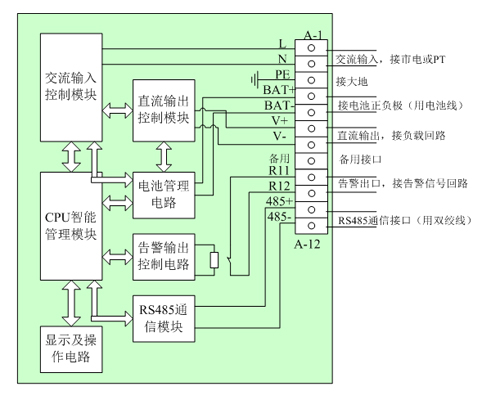

3.产品原理图


4.产品参数


使用环境条件

  工组环境温度: -10℃~+45℃;
  最大月平均相对湿度:≤90%
  最大日平均相对湿度:≤95%
  海拔高度:不大于2000米。
  工作环境条件:无导电微粒尘埃,无腐蚀金属和破坏绝缘的化学物质,使用地点应具有防御雨、雪、风、沙的设施,周围不允许充满水蒸气或有较严重的霉菌存在。
  防雷系统:8/20μs电流冲击波,40kA
  功率因数:≥0.99

输入电源

  交流输入电压:85~265VAC
  频率:50Hz±10%
  波形:正弦波,波形畸变<5%
  功率要求:单台不小于150VA

输出功率及功耗

  (1)连续运行功率:
  连续运行:≤200W
  可满足微机保护装置、指示灯、模拟指示器供电需要;由电池供电时,根据电池容量及负载参数可长达8~24小时
  短时运行功率:≤500W,20S
  可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器,电动负荷开关储能供电需要
  瞬时运行功率:≤800W,100ms
  可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要;由电池后备供电时,可操作20次以上
  (2)功率消耗:装置本身消耗的功率不大于8W

蓄电池的充放电:

  装置外接2节12V蓄电池,当装置交流供电停电后,保证直流供电正常连续,具体备用时间由蓄电池容量和负载大小决定,当蓄电池放电至过欠压时,装置发出报警信号,并为保护蓄电池自动停止直流输出;当交流供电正常时,装置自动恢复直流供电并在72小时之内可将蓄电池重新充满。

通信速率及规约
  通信速率:9600bps
  规约采用MODBUS通信规约

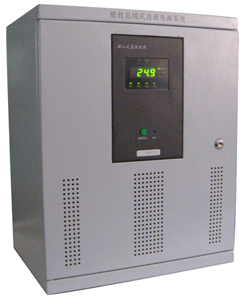

5.产品外观

  在二次继保小室面板开孔处,将装置从前嵌入,以M6的爪垫及螺母套入4个螺柱加以固定。也可根据现场实际情况进行安装。
  对于蓄电池,应就近安装在柜体内部,具体订货时我司会提供最佳的安装方式。
  注:蓄电池不能倒装或侧装。

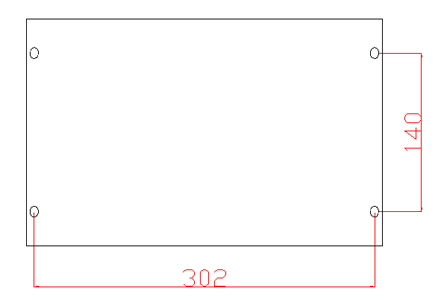

安装开孔图
