1KVA/2KVA/3KVA/5KVA电力专用逆变电源(DC220V/AC220V)





1.概述

  电力专用逆变电源的主要功能是把直流电转换成交流电,其直流逆变主用还是交流旁路主用可以根据当地实际情况来确定,通过静态开关控制切换。
  电力逆变电源的主要组成部分有:
  滤波模块:输入滤波器用于输入端直流电源中无用波形的滤除,得到一个稳定的直流电,再送入逆变器。输出滤波器主要是用于除交流谐波和干扰,使输出处于一个平稳的状态。
  逆变模块:把直流电转换成交流电。
  控制模块:控制逆变器电源跟随基准市电,并与其保持相同的相位和频率,自动调节,并使电源在规定的范围内,按照设定的保护定值运行。
  显示设备:采用LCD液晶显示,准确反映设备运行状态及故障信息。
  切换模块:旁路和逆变器输出进行自动切换。
  输出隔离变压器:将逆变输出与直流屏电源隔离。
  电力逆变电源主要为变电站,发电厂设计的一种不间断电源,主要用于电力远动、通讯、监控、事故照明等,也可以为发电厂交流润滑泵、交流风机、水泵等提供不间断电源。



2.产品特点

  • 采用微处理器控制的SPWM技术,纯正弦波输出,波形纯净
  • 采用工频隔离变压器设计,具有稳定性强,可靠性高,负载适应能力强,可带电容性、电感性、混合性负载
  • 锁相同步,快速自动切换,可实现无人值守
  • 具有输入过、欠压,输出过、欠压,过热,过载、短路等完善的保护功能
  • 完善的人机界面设计,采用LCD液晶屏显示,显示各种状态
  • 模块化,标准机架式设计,安装方便

3.系统工作原理图


4.产品参数

型号

GYNBD220-1KD

GYNBD220-2KD

GYNBD220-3KD-2

GYNBD220-5KD-2

直流输入

额定容量(KVA)

1

2

3

5

额定电压(VDC)

220

220

220

220

额定电流(A)

4

8

12

20

电压允许范围(VDC)

185-265V

185-265V

185-265V

185-265V

交流
输入

电压范围(VAC)

220±15%

220±15%

220±15%

220±15%

额定电流(A)

3.6

7.2

10.9

18.2

交流输出



额定容量(KVA)

1

2

3

5

额定功率(KW)

0.8

1.6

2.4

4

额定电压及频率

220VAC,50HZ

220VAC,50HZ

220VAC,50HZ

220VAC,50HZ

额定电流(A)

3.6

7.2

10.9

18.2

电压精度(V)

220V±2%

220V±2%

220V±2%

220V±2%

频率精度(HZ)

50±0.5

50±0.5

50±0.5

50±0.5

波形失真率(THD)(线性负载)

≤3%

≤3%

≤3%

≤3%

动态响应
(负载0←→100%)

5%

5%

5%

5%

功率因数(PF)

0.8

0.8

0.8

0.8

过载能力

150%,10秒

150%,10秒

150%,10秒

150%,10秒

峰值系数(CF)

3:1

3:1

3:1

3:1

逆变效率(80%阻性负载)

90%

90%

90%

90%

重量

15KG

20KG

26KG

30KG

工频隔离变压器输出

绝缘强度VAC(输入和输出)

2000

2000

2000

2000

工作环境

噪音(1米)

≤50dB

≤50dB

≤50dB

≤50dB

使用环境温度

-10℃~+50℃

-10℃~+50℃

-10℃~+50℃

-10℃~+50℃

湿度

0~90%,不结露

0~90%,不结露

0~90%,不结露

0~90%,不结露

使用海拔(m)

≤2000

≤2000

≤2000

≤2000

保护功能

输入接反保护、输入欠压保护、输入过压保护、输出过载保护、输出短路保护

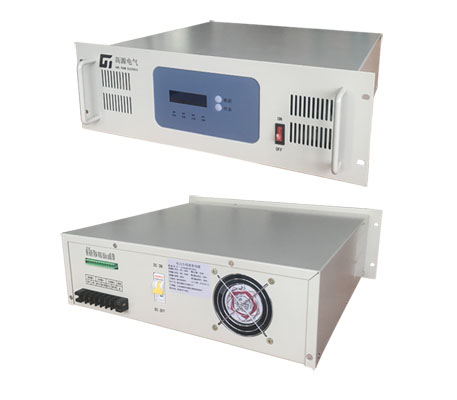

5.产品外观

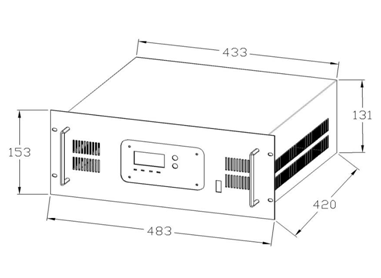

外形尺寸

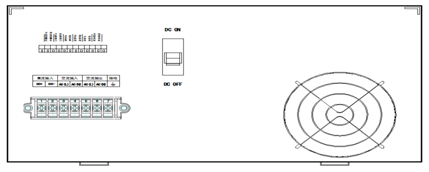

后面板

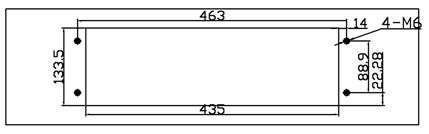

安装面板开孔尺寸图
