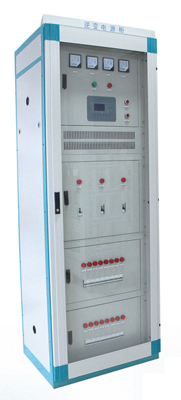

 40KVA/50KVA/60KVA电力专用逆变电源（DC220V/AC220V） |
|
| |
|
|
|
|
|
1.概述
电力专用逆变电源的主要功能是把直流电转换成交流电，其直流逆变主用还是交流旁路主用可以根据当地实际情况来确定，通过静态开关控制切换。
电力逆变电源的主要组成部分有：
滤波模块：输入滤波器用于输入端直流电源中无用波形的滤除，得到一个稳定的直流电，再送入逆变器。输出滤波器主要是用于除交流谐波和干扰，使输出处于一个平稳的状态。
逆变模块：把直流电转换成交流电。
控制模块：控制逆变器电源跟随基准市电，并与其保持相同的相位和频率，自动调节，并使电源在规定的范围内，按照设定的保护定值运行。
显示设备：采用LCD液晶显示，准确反映设备运行状态及故障信息。
切换模块：旁路和逆变器输出进行自动切换。
输出隔离变压器：将逆变输出与直流屏电源隔离。
电力逆变电源主要为变电站，发电厂设计的一种不间断电源，主要用于电力远动、通讯、监控、事故照明等，也可以为发电厂交流润滑泵、交流风机、水泵等提供不间断电源。
|
2.功能特点
- 采用微处理器控制的SPWM技术，纯正弦波输出，波形纯净
- 采用工频隔离变压器设计，具有稳定性强，可靠性高，负载适应能力强，可带电容性、电感性、混合性负载
- 锁相同步，快速自动切换，可实现无人值守
- 具有输入过、欠压，输出过、欠压，过热，过载、短路等完善的保护功能
- 完善的人机界面设计，采用LCD液晶屏显示，显示各种状态
- 模块化,标准机架式设计，安装方便
3.系统工作原理图
|
|
|
4.产品参数
型 号 |
GYNBD220-40KD |
GYNBD220-50KD |
GYNBD220-60KD |
直流
输入 |
输入额定电压(VDC) |
220 |
220 |
220 |
输入额定电流（A） |
160 |
200 |
240 |
输入直流电压允许范围(VDC) |
185-265V |
185-265V |
185-265V |
旁路
输入 |
额定交流输入电压(VAC) |
220V单相 |
220V单相 |
220V单相 |
输入交流允许范围 |
220±15% |
220±15% |
220±15% |
输入额定电流（A） |
145 |
181 |
218 |
交
流
输
出 |
输出额定电压及频率 |
220VAC,50HZ |
220VAC,50HZ |
220VAC,50HZ |
输出额定电流（A） |
145 |
181 |
218 |
输出电压精度（V） |
220V±2% |
220V±2% |
220V±2% |
输出频率精度（HZ） |
50±0.5 |
50±0.5 |
50±0.5 |
波形失真率（THD）（线性负载） |
≤5% |
≤5% |
≤5% |
动态响应(负载0←→100%) |
5% |
5% |
5% |
功率因数（PF） |
0.8 |
0.8 |
0.8 |
过载能力 |
150%，10秒 |
150%，10秒 |
150%，10秒 |
逆变效率(80%阻性负载) |
90% |
90% |
90% |
通讯接口（可选） |
RS485 |
RS485 |
RS485 |
逆变器←→旁路 |
≤4ms |
≤4ms |
≤4ms |
工作环境 |
绝缘强度VAC(输入和输出) |
2000 |
2000 |
2000 |
噪音（1米） |
≤50dB |
≤50dB |
≤50dB |
使用环境温度 |
-10℃~+50℃ |
-10℃~+50℃ |
-10℃~+50℃ |
湿度 |
0~90%，不结露 |
0~90%，不结露 |
0~90%，不结露 |
使用海拔(m) |
≤2000 |
≤2000 |
≤2000 |
机械尺寸 |
整机机箱（深*宽*高） |
600*800*2260 |
600*800*2260 |
600*800*2260 |
保护功能 |
输入接反保护、输入欠压保护、输入过压保护、输出过载保护、
输出短路保护、过热保护 |
|
|
|
|
|
|
