40KVA-80KVA电力专用UPS电源(三进单出 AC380V、DC220V/AC220V )



1.概述

  电力专用UPS电源,是针对中国电力的发展需求,专为发电厂、变电站、配电所设计的电源产品,具有双变换在线式、零转换功能。主要用于电力远动、RTU、电力载波、电力监控等。市电正常时,单相220V(或三相380V)经过隔离、整流滤波后通过逆变器给负载供电;若交流电网输入异常或断电时,则由电力系统后备的直流屏经逆止二极管逆变供电,当直流屏欠压或断电时,静态开关切换到旁路供电;市电恢复正常时,自动切换到市电逆变供电。若逆变器过载或故障时,转为旁路供电,同时发出警告信号。
  电力专用UPS电源的主要组成部分有:
  输入隔离变压器:将输入的交流电变压并与逆变器隔离。
  整流模块:将输入的交流电整流为直流电。
  逆变模块:把直流电转换成交流电。
  控制模块:控制逆变器电源跟随基准市电,并与其保持相同的相位和频率,自动调节,并使电源在规定的范围内,按照设定的保护定值运行。
  显示设备:采用LCD液晶显示,准确反映设备运行状态及故障信息。
  切换模块:旁路和逆变器输出进行自动切换。
  输出隔离变压器:将逆变器输出与UPS输出隔离。
  手动维修旁路单元:在UPS故障时,手动切换到维修旁路,维修或更换UPS,保证输出不断电。



2.功能特点

◆电力专用UPS的直流电源输入取自客户现场的直流屏,省去了蓄电池组为客户节约大量成本;
◆采用DSP控制技术及IGBT逆变技术,PWM脉宽调制技术使设备可靠性有效提高,内部EMI滤波器有效降低电磁波干扰,纯在线式双变换技术;
◆输入/输出变压器隔离工频设计,过载及抗干扰能力强,有效保护负载及设备安全;
◆交流/直流反向隔离,保证整流后的直流电不会反灌到现场的直流屏;
◆可靠的静态旁路切换功能保证真正的不间断,交流供电/直流逆变供电之间零延时转换;逆变输出转换为旁路输出≤4ms;
◆完善的人机界面设计,采用LCD液晶显示,UPS运行状态一目了然,使人机沟通零距离;
◆丰富的通讯接口(RS485)和无源干接点,可实现无人值守;
◆空气断路器安装于UPS各个输入回路中,实现可靠输入保护;
◆具有输入过、欠压,输出过、欠压,过热,过载,短路等完善的保护功能;
◆设置有维修旁路,实现负载不断电,更换维修
◆模块化,标准机架式设计,安装方便

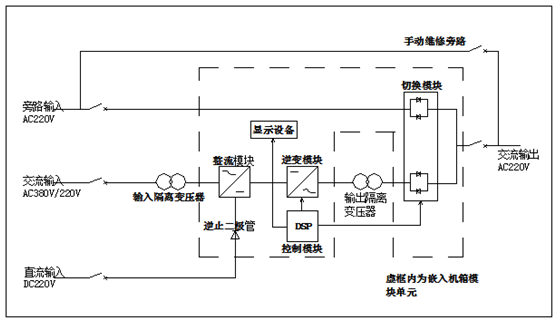

3.系统工作原理图


4.产品参数

GYUPS220-40KD

GYUPS220-50KD

GYUPS220-60KD

GYUPS220-80KD

直流
输入

输入额定电压(VDC)

220

220

220

220

输入额定电流(A)

160

200

240

320

输入直流电压允许范围(VDC)

180-400V

180-400V

180-400V

180-400V

旁路
输入

额定交流输入电压(VAC)

220V单相

220V单相

220V单相

220V单相

输入交流允许范围

220±15%

220±15%

220±15%

220±15%

输入额定电流(A)

145

181

218

290

交流
输入

额定交流输入电压(VAC)

380V三相

380V三相

380V三相

380V三相

输入交流允许范围

380±15%

380±15%

380±15%

380±15%




输出额定电压及频率

220VAC,50HZ

220VAC,50HZ

220VAC,50HZ

220VAC,50HZ

输出额定电流(A)

145

181

218

290

输出电压精度(V)

220V±2%

220V±2%

220V±2%

220V±2%

输出频率精度(HZ)

50±0.5

50±0.5

50±0.5

50±0.5

波形失真率(THD)(线性负载)

≤5%

≤5%

≤5%

≤5%

动态响应(负载0←→100%)

5%

5%

5%

5%

功率因数(PF)

0.8

0.8

0.8

0.8

过载能力

150%,10秒

150%,10秒

150%,10秒

150%,10秒

逆变效率(80%阻性负载)

90%

90%

90%

90%

显示

液晶显示

液晶显示

液晶显示

液晶显示

通讯接口(可选)

RS485

RS485

RS485

RS485

转换时间
(毫秒)

市电←→直流屏

0

0

0

0

逆变器←→旁路

≤4ms

≤4ms

≤4ms

≤4ms

工作环境

绝缘强度VAC(输入和输出)

2000

2000

2000

2000

噪音(1米)

≤50dB

≤50dB

≤50dB

≤50dB

使用环境温度

-10℃~+50℃

-10℃~+50℃

-10℃~+50℃

-10℃~+50℃

湿度

0~90%,不结露

0~90%,不结露

0~90%,不结露

0~90%,不结露

使用海拔(m)

≤2000

≤2000

≤2000

≤2000

机械尺寸

整机机箱(深*宽*高)

600*800*2260

600*800*2260

800*800*2260

800*800*2260

保护功能

输入接反保护、输入欠压保护、输入过压保护、输出过载保护、
输出短路保护、过热保护

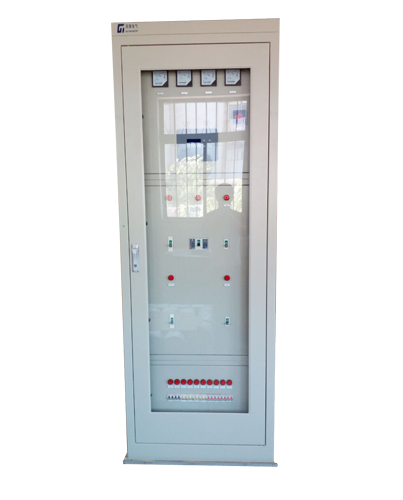

5.产品外观

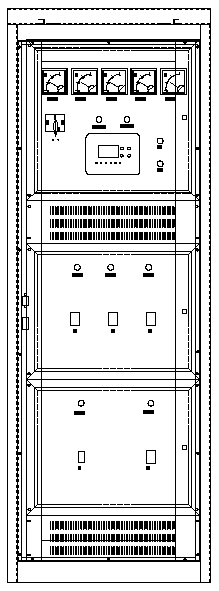

外形尺寸图

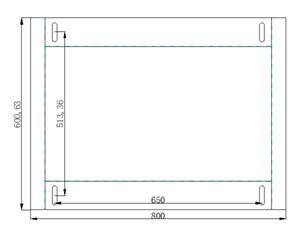

底部固定尺寸图
