GYNX系列 10K/15K离网逆变电源(三进三出 DC220V/AC380V)



1.概述

  离网逆变电源专为新能源发电系统而设计,主要应用于太阳能光伏电站、风力发电电站,风、光、油、蓄互补发电系统和户用太阳能电源供电系统。是一种由光伏组件/风力发电机通过控制设备给蓄电池蓄能从而向负载定时提供交直流电能的发电系统,包括电站型和户用型两种发电系统。主要由光伏组件/风力发电机、控制器、逆变器、蓄电池组等设备组成。我公司研发的离网正弦波逆变器是将直流电逆变成稳定交流电的智能电源设备,为交通不便、环境恶劣的山区、牧区、边防、海岛等无电地区的正常供电提供了有效保障。主电路采用进口器件,具有逆变效率高、输出电压稳定以及完善的保护功能,设备外观大方、液晶显示界面友好,操作方便等优点。

2.产品功能及特点

  • 保护功能完善:具备过充、过放、输出过载、短路、防反接、过压、过热、防雷等一系列报警和保护功能
  • LCD液晶显示可对交流输出电压、负载电流、直流输入电压、蓄电池容量进行实施监控和显示,同步实现故障信息显示
  • 告警功能:可同步实现声音和液晶显示双重告警功能;具备指示灯告警功能
  • 工频隔离,解决非阻性负载启动冲击问题,环境适应能力强,可在高海拔、高寒、自然环境应用
  • 完善的高温保护功能:通过温度和功率双重检测对散热风机进行控制,提高产品稳定性、可靠性

3.系统工作原理图

4.产品参数

型号

GYNX220-10KS

GYNX220-15KS

直流
输入

输入额定电压(VDC)

220

220

输入额定电流(A)

40

60

输入直流电压允许范围(VDC)

185~265

185~265

交流
输入

输入额定电压(VDC)

380VAC,50Hz

380VAC,50Hz

输入额定电流(A)

12

18




额定容量(KVA)

10

15

输出额定功率(KW)

8

12

输出额定电压及频率

380VAC,50Hz

380VAC,50Hz

输出额定电流(A)相电流

12

18

输出电压精度(V)

380±5%

380±5%

输出频率精度(Hz)

50±0.5

50±0.5

波形失真率(THD)
(线性负载)

≤5%

≤5%

三相负载不平衡能力

≤100%

≤100%

动态响应
(负载0←→100%)

5%

5%

功率因数(PF)

0.8

0.8

过载能力

150%,10秒

150%,10秒

峰值系数(CF)

3:1

3:1

逆变效率

90%

90%

通讯接口

RS485

RS485




绝缘强度(输入和输出)

1500VAC,≤5mA

1500VAC,≤5mA

噪音(1米)

≤50dB

≤50dB

使用环境温度

-10℃~+50℃

-10℃~+50℃

湿度

0~90%,不结露

0~90%,不结露

使用海拔(m)

≤2000

≤2000

机械
尺寸

宽.深.高(mm)

550*480*1200

550*480*1200

参考重量(Kg)

150

170

保护功能

输入接反保护、输入欠压保护、输入过压保护、
输出过载保护、输出短路保护、过热保护


5.产品外观

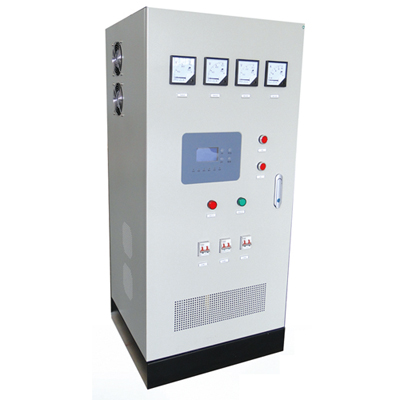

产品外观图
